Коробка клеммная предназначена для коммутации цепей устройств автоматики дизель-генераторов и крепится на раму дизеля тепловоза.

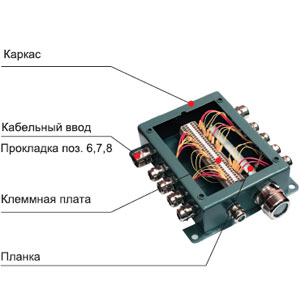

Коробка клеммная представляет собой металлическую конструкцию, состоящую из каркаса и крышки, которая крепится к нему 4 болтами. С целью герметизации между каркасом и крышкой устанавливается резиновая прокладка. Ввод кабелей осуществляется через цанговые кабельные вводы, расположенные в боковых стенках каркаса.
Коммутация кабелей производится посредством 30 контактной клеммной платы фирмы Weidmuller, ус­тановленной на дне каркаса. Для монтажа проводов используется отвертка со специальным жалом. Не используемые кабельные вводы закрываются заглушками, поставляемыми в комплекте с коробкой.

Комплект поставки:

Наименование
Материал
Кол-во,
 шт.
Наименование
Кол-во,
шт.
1. Каркас
2,0 мм лист сталь
1
9.  Кабельный ввод М 20
9
2. Крышка
1,5 мм листов. сталь
1
10. Кабельный ввод М 25
2
3. Прокладка
3 мм листов. резина
1
11. Кабельный ввод М 40
1
4. Планка
1,5 мм листов. сталь
1
12. Клеммная плата Weidmuller (на 30 клемм)
1
5. Табличка
0,2 мм лист дюраль
1
13. Перемычка на клеммную плату
Оговаривается
при заказе
6. Прокладка

1 мм паронит
18
14. Заглушка М 20, М 25, М 40
7. Прокладка
4
15. Спецотвертка Weidmuller
По дополнительному заказу
8. Прокладка
2

Технические характеристики:

Параметры
Значение
Параметры
Значение
Максимальное напряжение, В
500
Вес, кг
3,9
Максимальный ток, А
24
Габаритные размеры, мм
262 х 210 х 78
Номинальное напряжение, В
250
Присоединительный размер по осям отверстий, мм
208 х 190
Номинальный ток, А
12
Диаметр вводимого кабеля, мм /  Количество вводов
Сечение жилы кабеля, мм2
6 ÷ 12 / 9
15 ÷ 18 / 2
18 ÷ 25 / 1
0,5 ÷ 2,5
