Устройство кабельное переходное УКП-10, УКП-20
order abortion pill online usa name of abortion pill in u viagra coupons printable copay cards for prescription drugs adboesten.nl where can i buy naltrexone buy naltrexone amlodipin 5 mg amlodipin 5 mg albuterol nebulizer otc albuterol otc names suboxone naloxone and naltrexone naloxone vs naltrexone over the counter albuterol inhaler walmart albuterol otc click here viagra prodej praha viagra prodej brno tadalafil generico mylan cialis generico benadryl pregnancy rating benadryl pregnancy nausea website lexapro and weed anxiety lexapro and weed effects website xanax weed anxiety xanax and weed yahoo viagra prodej cena viagra prodej brno website rescue inhaler names otc asthma inhaler home remedies for abortion pros and cons of abortion Устройство кабельное переходное предназначено для работы на линиях городской и сельской телефонной сети и обеспечивает:
♦ соединение многопарного кабеля с однопарным кабелем типа ПРППМ (ПРПВМ);
♦ соединение многопарного кабеля с воздушными кабельными линиями, вводимыми в УКП;
♦ проведение контрольных электрических измерений участков линий;
♦ защиту кабельных линий от опасных напряжений и токов;
♦ защиту изоляции многопарного и абонентского кабелей от механических повреждений, при оседании грунта, установкой изоляционной обечайки в месте ввода кабелей;
♦ подключение провода заземления.

Отличительные особенности конструкции:
• удобство обслуживания и монтажа;
• металлический корпус с антикоррозионным покрытием;
• защита от несанкционированного доступа;
• высокая надежность, низкая цена.

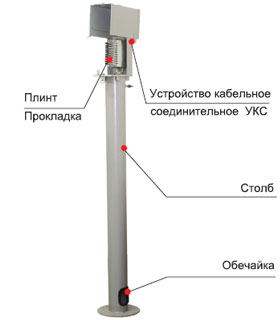

Конструктивно УКП состоит из устройства кабельного соединительного (УКС), которое крепится на металлическом столбе, устанавливаемом непосредственно в грунт. УКС в целях предотвращения несанкционированного доступа запирается.
Варианты исполнения:
Обозначение
|
Установочный элемент
|
Габариты,
мм
|
Вес,
кг
|
Технические возможности
|
УКП – 10
|
Плинт – на 10 пар контактов - 1шт;
Предохранитель ПК-45 -1 – 20 шт.
Разрядник ПУКР–9 – 20 шт.
|
2222 х 200
|
23,5
|
Для подключения 10 парного кабеля:
· в смешанных линиях
|
УКП – 10 - 1
|
Плинт – на 10 пар контактов - 1шт.
|
23,0
|
· к однопарным типа ПРППМ (ПРПВМ)
|
УКП - 20
|
Плинт – на 10 пар контактов - 2шт;
Предохранитель ПК-45 -1 – 40 шт.
Разрядник ПУКР–9 – 40 шт.
|
2245 х 250
|
24,5
|
Для подключения 20 парного кабеля:
· в смешанных линиях
|
УКП – 20 - 1
|
Плинт – на 10 пар контактов - 2шт;
|
24,0
|
· к однопарным типа ПРППМ (ПРПВМ)
|
Комплект поставки:
Наименование
|
1. Столб,
шт.
|
2. УКС-10,
шт.
|
3. УКС-20,
шт.
|
4. Плинт,
шт.
|
5. Прокладка,
шт.
|
6. Ключ,
шт.
|
7. Крепеж в комплекте
|
УКП-10
|
1
|
1
|
|
1
|
1
|
1
|
1
|
УКП-10-1
|
1
|
1
|
|
1
|
1
|
1
|
1
|
УКП-20
|
1
|
|
1
|
2
|
2
|
1
|
1
|
УКП-20-1
|
1
|
|
1
|
2
|
2
|
1
|
1
|
Материал
|
Ø 102мм сталь
|
-
|
-
|
-
|
3мм резина
|
Ø 9мм сталь
|
-
|
Покрытие
|
Эмаль НЦ-11 серо-белая
|
-
|
-
|
Ц 6хр.
|
-
|
Технические характеристики:
Параметры
|
Значение
|
Диаметр жилы соединительных проводов, мм
|
0, 4 ÷ 1,0
|
Электрическая изоляция плинтов выдерживает напряжение переменного тока, В
|
до 1 000
|
Сопротивление изоляции, Ом, не менее
|
1 500
|
Температура окружающей среды, ° С
|
от +45 до – 50
|
Относительная влажность воздуха при температуре 25 °С, %
|
до 98
|
Средний срок службы, лет, не менее
|
20
|
Средняя наработка на отказ, час
|
10 000
|
|
 |
|
